DR-2588是一种专为塑料应用而设计的金红石型钛白粉颜料，具有强烈的蓝底相色调、优秀的着色亮度和优异的遮盖力等性能。其特殊的表面处理确保了产品极低的吸湿性能、极低的高温挥发分、超低的吸油量和在塑料中杰出的分散性及加工流动性能。
|
参数
|
典型值
|
|
TiO2含量, %
|
98.0
|
|
无机表面处理物
|
Al2O3·nH2O
|
|
有机表面处理物
|
有机硅
|
|
吸油量，g/100g颜料
|
13
|
|
105°C挥发物，%
|
0.15
|
|
1在白色PVC-P中的颜色（L*）
|
97.5
|
|
2在灰色PVC-P中的消色力（与标准样品比）
|
103
|
|
2在灰色PVC-P中的炭黑着色底相（与标准样品比）
|
17
|
|
3熔体质量流动速率（MFR），g/10mins
|
23
|
|
4过滤压力值（FPV），bar/g
|
0.03
|
|
5高温挥发物（300℃），%
|
0.1
|
|
真密度，g/cm3
|
4.1
|
|
国际标准ISO 591分类
|
R1
|
|
美国材料试验学会ASTM D476分类
|
Ⅱ
|
注：
1、在钛白粉含量为4PHR的含增塑剂聚氯乙烯体系（PVC-P）中测试。
2、在钛白粉含量为4PHR的含增塑剂和炭黑的聚氯乙烯体系（PVC-P）中测试。
3、在钛白粉含量为70%的线性低密度聚乙烯（熔融指数为25g/10min）色母粒中检测。
4、采用低密度聚乙烯（LDPE）作为基础树脂将钛白粉含量为70%的线性低密度聚乙烯色母粒稀释至钛白粉含量为8%的色母粒，按照ISO 23900-5:2015标准检测过滤压力值（FPV）。
5、钛白粉检测完105°C挥发物后，放入300°C恒温的烘箱中加热2小时，检测加热减量。

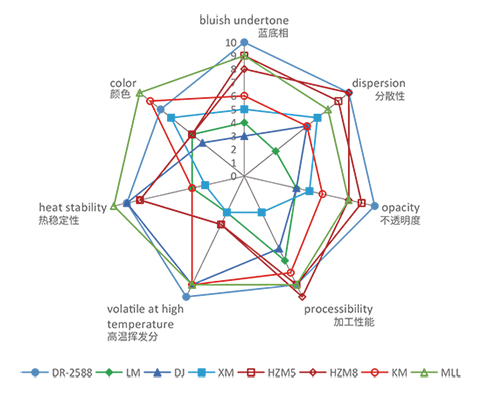

产品特性：
■ 超级蓝底相和高消色力
■ 杰出的分散性
■ 超高的遮盖力
■ 优异的加工流动性能
■ 超低高温挥发分
■ 优秀的耐热稳定性能
■ 极具竞争力的颜色表现
主要应用：
■ 聚烯烃色母粒，尤其是高浓度色母粒
■ 超薄膜，流延膜
■ 工程塑料
■ 各种对分散性、挥发分有高要求的塑料

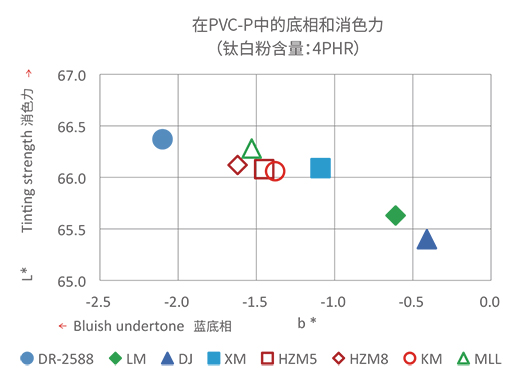

① 超级蓝底相和高消色力
■ 在含增塑剂的灰色聚氯乙烯树脂(PVC)中测试。
■ 得益于细小的晶粒尺寸、集中的粒径分布、优秀的表面处理技术和杰出的分散性, DR-2588具有出众的消色力和领先于行业的超级蓝底相。
■ 高消色力和超蓝底相能更容易消除塑料树脂中天然的黄色相，帮助塑料制品获得更明亮和令人愉悦的颜色。
■ 细小的晶粒尺寸使得单位重量的钛白粉获得更多数目的粒子，在杰出的分散性帮助下更易得到优秀的遮盖力。

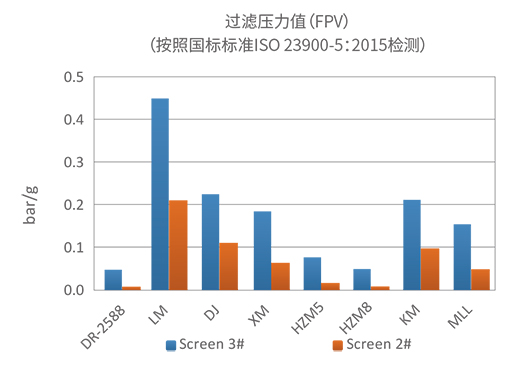

② 杰出的分散性
■ 采用双螺杆挤出机将DR-2588与线性低密度聚乙烯(LLDPE)混合制成70%浓度的色母粒，按照国际标准ISO 23900-5:2015的要求，采用低密度聚乙烯(LDPE)作为基础树脂将色母粒稀释至8%的钛白粉浓度的混合料，检测过滤压力值(FPV)。
■ Screen 3#数值、Screen 2#数值分别是指采用符合标准要求的3#过滤网(孔径约10μm)和2#过滤网(孔径约20μm)进行过滤测试所得。
■ 对比样品均为色母粒用钛白粉，都具有较好的分散性。
■ 得益于DR-2588创新和高效的去除粗粒子技术、优秀的表面处理技术和解聚技术，DR-2588具有极具竞争力的分散性和极低的粗粒子含量。

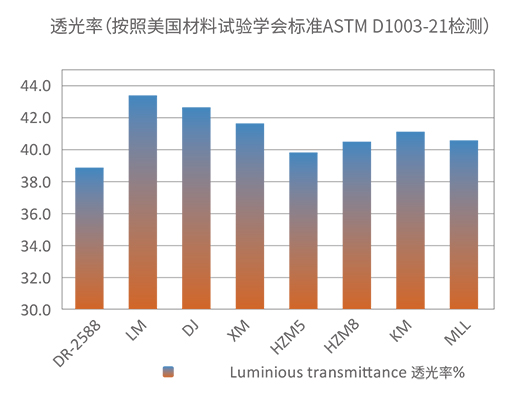

③ 超高的遮盖力
■ 采用双螺杆挤出机将钛白粉与线性低密度聚乙烯(LLDPE)混合制成70%浓度的色母粒，然后将色母粒与低密度聚乙烯(LDPE)混合在吹膜机上吹成钛白粉含量为8%、厚度为20um的薄膜，按照美国材料实验学会标准ASTM D1003-13检测透光率。
■ 透光率高则薄膜的遮盖力差，意味着需要使用更多的钛白粉来达到同样的不透明度。
■ 得益于DR 2588优秀的表面处理、杰出的分散性和晶粒细小且分布集中，DR 2588具有优异的遮盖力。
■ 高遮盖力等级的钛白粉可以减少钛白粉用量从而为客户节省成本，并将钛白粉对塑料力学等性能的影响降到最低。

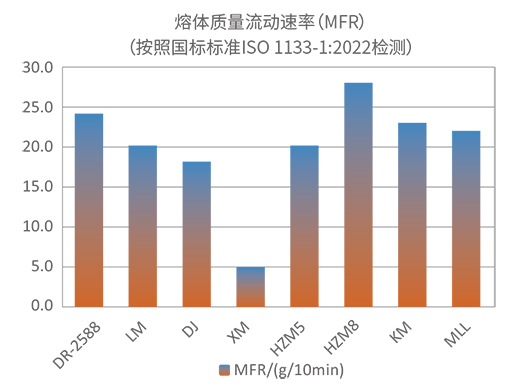

④ 优异的加工流动性能
■ 采用双螺杆挤出机将DR-2588与线性低密度聚乙烯(LLDPE)混合制成70%浓度的色母粒，按照国际标准ISO 23900-5:2015的要求，采用低密度聚乙烯(LDPE)作为基础树脂将色母粒稀释至8%的钛白粉浓度的混合料，检测过滤压力值(FPV)。
■ Screen 3#数值、Screen 2#数值分别是指采用符合标准要求的3#过滤网(孔径约10μm)和2#过滤网(孔径约20μm)进行过滤测试所得。
■ 对比样品均为色母粒用钛白粉，都具有较好的分散性。
■ 得益于DR-2588创新和高效的去除粗粒子技术、优秀的表面处理技术和解聚技术，DR-2588具有极具竞争力的分散性和极低的粗粒子含量。

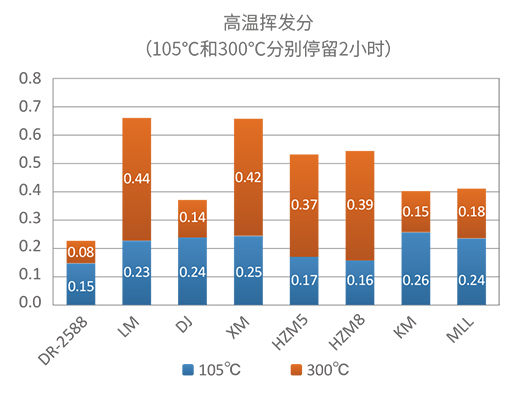

⑤ 超低高温挥发分
■ 105°C挥发分的数值取决于空气的湿度和储存时间,数据仅供参考。
■ 得益于DR-2588优秀的无机表面处理技术和有机处理技术，在保证杰出的分散性的同时达到了极低的高温挥发分。
■ 低高温挥发分是满足塑料体系高温加工趋势的必须要求。
■ 低高温挥发分可以帮助客户在塑料高温加工时有效消除塑料制品的裂孔纹路等缺陷。

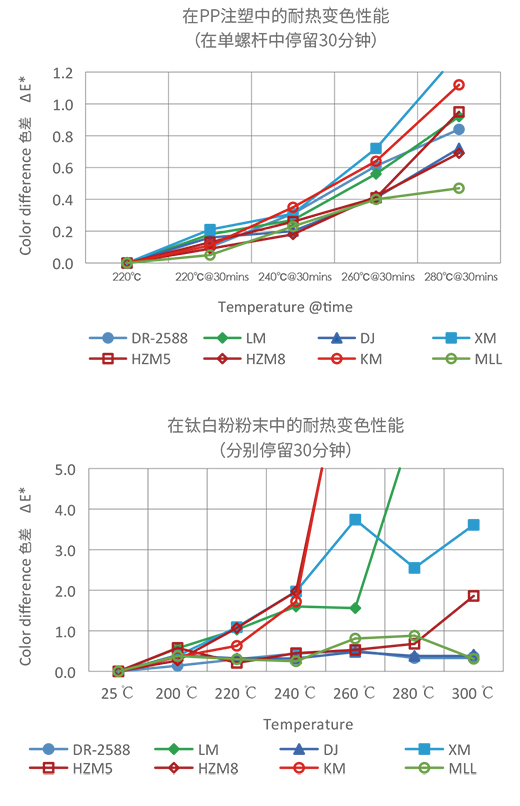

⑥ 优秀的耐热稳定性能
■ 钛白粉粉末的热稳定性：在室温下，将钛白粉放入已设定温度的烘箱中烘烤30分钟。然后将粉末压成饼状，用色差计测试颜色并计算色差。
■ 70%钛白粉含量的色母粒与聚丙烯混合，在220 °C温度下注塑，注塑板采用分光光度计测定初始颜色。然后分别在220°C、240°C、260°C和280°C停留30分钟后注塑并测定颜色，计算色差。
■ 得益于对杂质含量的有效控制、优秀的无机表面处理和有机包覆技术,DR- 2588具有优秀的耐热变色性能。
■ DR-2588良好的热稳定性和低吸湿性可以满足注塑高温加工的高要求。

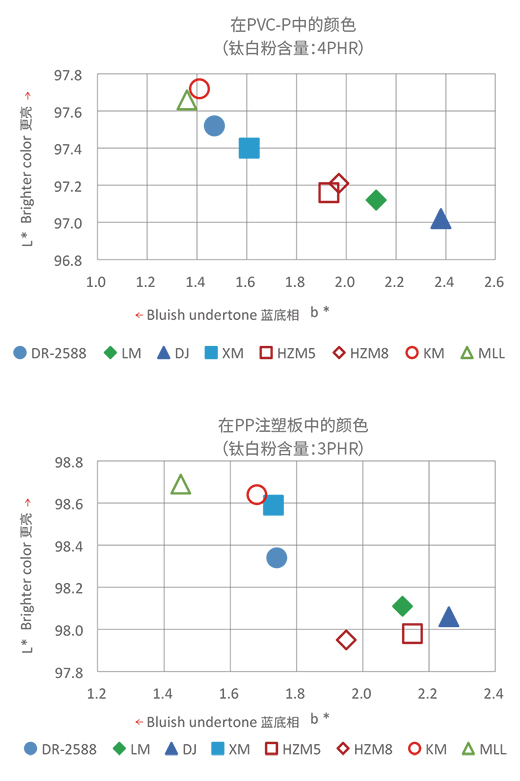

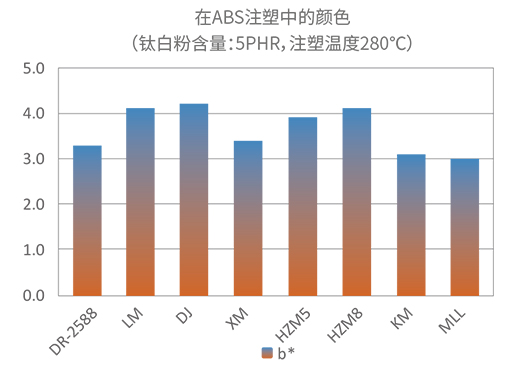

⑦ 极具竞争力的颜色表现
■ 得益于优秀的杂质含量控制、优秀的表面处理技术、强烈的蓝底相、超高消色力和杰出的分散性，DR-2588全面超越其他硫酸法产品，接近于西方氯化法产品水平。
■ DR-2588可以使塑料产品的白度具有明亮的蓝色底相的特点。
咨询、销售热线
0511-88890008
当前位置：首页 > 产品中心
